Filtro de ponto de fuga no Adobe Photoshop. Você já viu a arte conceitual realista de jogos com muitos edifícios e torres altas? Ou as fotos de mercados movimentados com outdoors e anúncios gigantescos? Ou as imagens com perspectivas de rua, incluindo textos em Photoshop e grafites pintados digitalmente? Essas imagens chamam nossa atenção e atraem nossos olhos.
Para um designer, artista ou ilustrador digital que usa Adobe Photoshop, torna-se crucial saber como essas imagens podem ser feitas em segundos. Em algum momento, os usuários do Photoshop precisarão manipular as imagens dessa forma para obter o resultado desejado para edição. E neste tutorial você aprenderá a manipular suas imagens da maneira que sempre viu naqueles gráficos atraentes.
Antes de prosseguirmos, primeiro vamos entender quais são os pontos de fuga.
Ponto de Fuga
Como designer, você está familiarizado com perspectivas. Existem alguns tipos de perspectivas. As mais conhecidas são a perspectiva de um ponto e a perspectiva de dois pontos. Cada imagem que vemos ou tudo o que nossos olhos veem contém perspectiva, seja ela de um ponto ou de dois pontos. Quando notamos uma imagem com perspectiva, sabemos que os lados dos objetos nessa imagem parecem fundir-se ou encontrar-se num ponto comum. Esse ponto é conhecido como Ponto de Fuga. A perspectiva de um ponto contém um único ponto de fuga e a perspectiva de dois pontos contém dois pontos de fuga.
Vejamos as imagens a seguir para entender esses tipos de perspectivas.

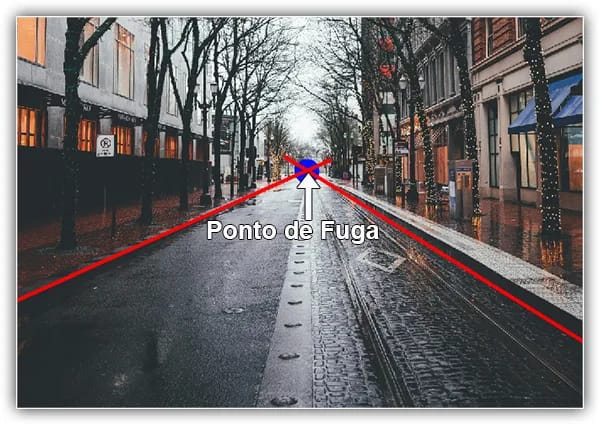

Um ponto de fuga na perspectiva de um ponto

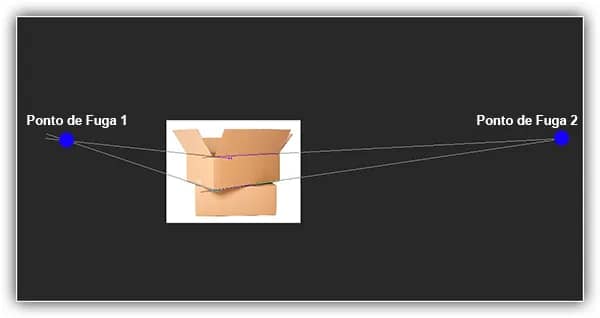

Dois pontos de fuga em uma perspectiva de dois pontos
Filtro de ponto de fuga no Adobe Photoshop
Para editar uma imagem a partir de sua perspectiva aplicada, o Photoshop introduziu um filtro chamado Filtro de Ponto de Fuga. Aplicando este filtro, podemos adicionar texto em perspectiva e simplesmente editar qualquer coisa na perspectiva aplicada.
Vamos ver como podemos usar esse filtro para editar nossas imagens.
Usando o filtro de ponto de fuga no Adobe Photoshop

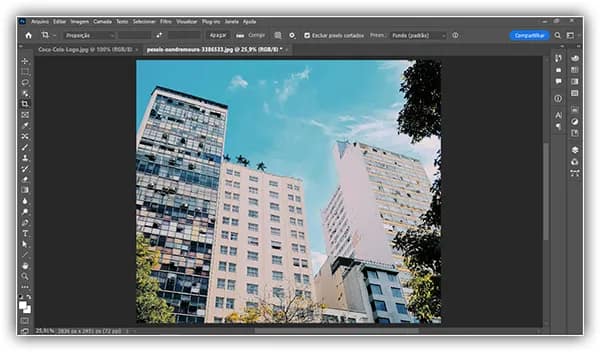

Para entender melhor, vamos pegar a seguinte imagem de edifícios em perspectiva. Adicionaremos texto em perspectiva a esses edifícios.

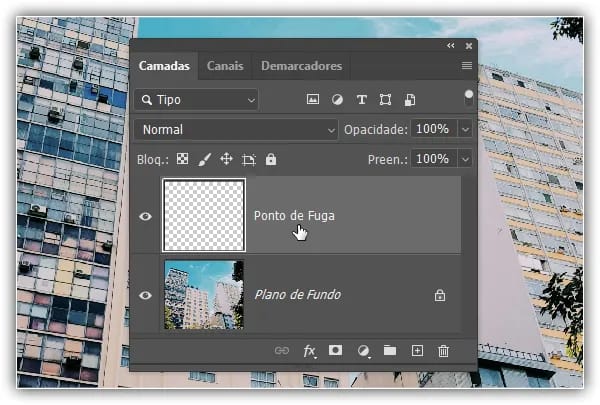

Depois de abrir a imagem no Photoshop, crie uma nova camada acima da camada original acessando o Painel de Camadas. Tudo o que aplicarmos ou adicionarmos a esta imagem será adicionado à nova camada.

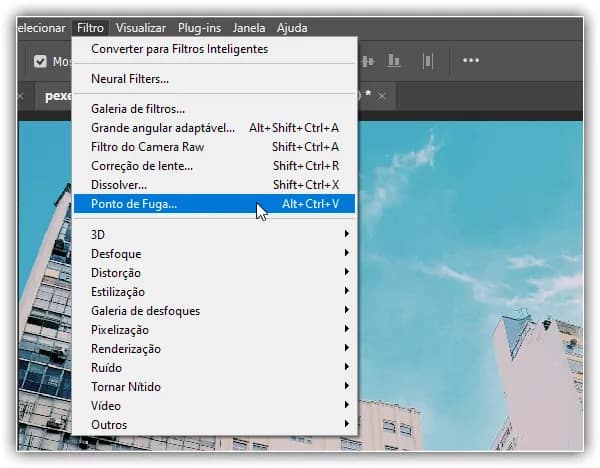

Agora aplique o Filtro de Ponto de Fuga simplesmente acessando “Filtro> Ponto de Fuga” na barra de menu acima.
Você também pode usar o atalho “Control+Alt+V” para aplicar o filtro.

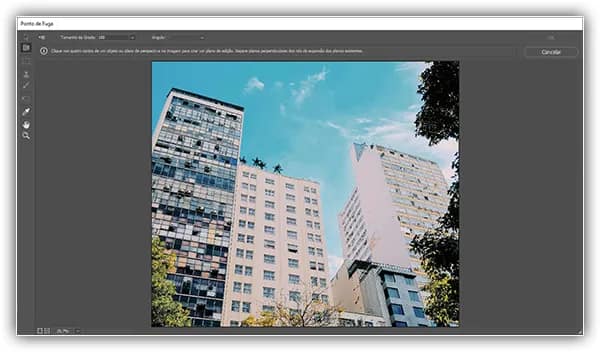

Uma nova janela do Filtro de Ponto de Fuga será aberta. A caixa de diálogo de filtro contém diversas ferramentas à esquerda.

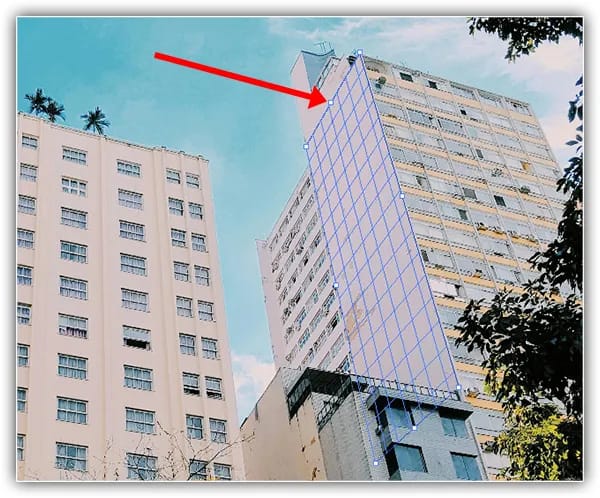

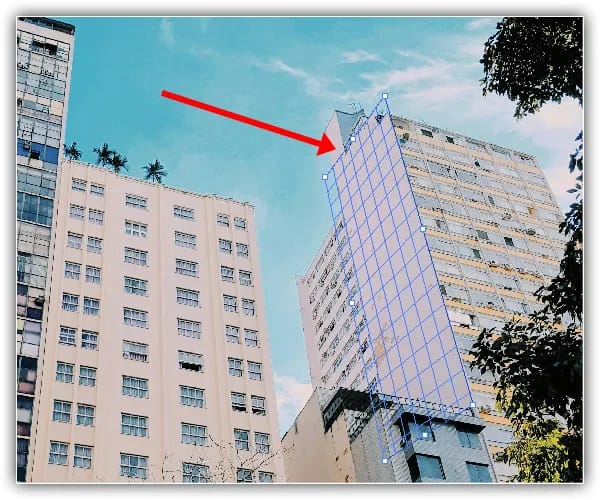

Você verá que, por padrão, a ferramenta selecionada do filtro será ‘Criar Ferramenta de Plano’. Através desta ferramenta podemos adicionar o plano de perspectiva à imagem. Para adicionar o plano, basta adicionar os quatro pontos como os quatro cantos do plano. Na imagem abaixo, adicionei um plano a um edifício.
Nota: Certifique-se de que a cor da grade do plano seja azul. Se a cor da grade for amarela ou vermelha, significa que o Photoshop não aceita a grade ou plano que você acabou de aplicar.
Da mesma forma, você pode adicionar planos a outros edifícios usando a mesma ferramenta Criar Plano.
Agora, basta clicar em OK.
Adicionando um texto
Ao clicar em OK, você retornará à janela inicial do Photoshop. Os planos de perspectiva foram aplicados aos seus edifícios, e você pode acessá-los ou editá-los simplesmente acessando novamente o Filtro de Ponto de Fuga. Você pode salvar esta imagem como parece agora. Quando você abrir a imagem salva novamente, o Filtro de Ponto de Fuga ainda estará lá como você salvou antes.

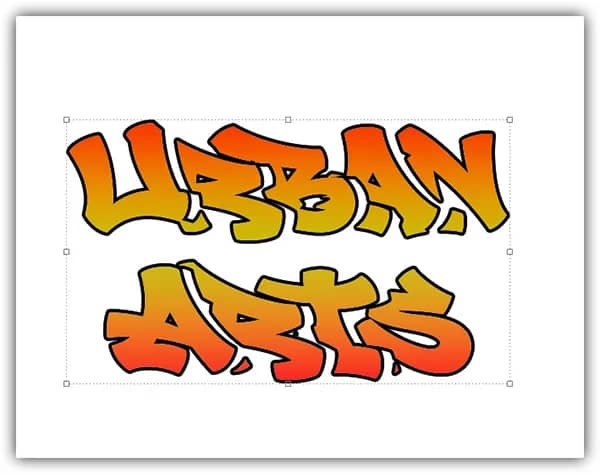

Agora, vamos considerar que queremos adicionar o texto e imagem nestes planos. Primeiro, adicione texto normalmente, como você adiciona em qualquer imagem no Photoshop. É bom adicioná-lo em um novo documento, caso contrário, você também pode adicioná-lo à imagem em que está trabalhando. Aqui, adicionei o texto em um novo documento.

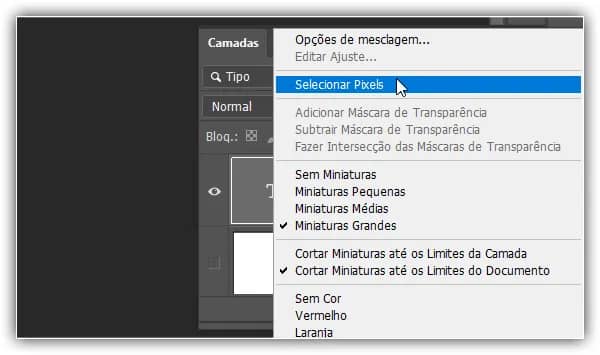

Podemos simplesmente copiar e colar esses textos em nosso plano no Filtro de Ponto de Fuga para adicionar perspectiva. Mas antes de fazer isso, primeiro precisamos saber que o Filtro de Ponto de Fuga funciona apenas com pixels/rasters, e nosso texto é vetorial aqui. Portanto, para selecionar os pixels do texto, vá até o Painel de Camadas e clique com o botão direito no ícone T da camada de texto que deseja copiar. No painel mostrado, selecione “Selecionar Pixels”.
Depois que seus pixels forem selecionados, copie o texto usando o atalho Control+C (PC) ou Command+C (Mac).

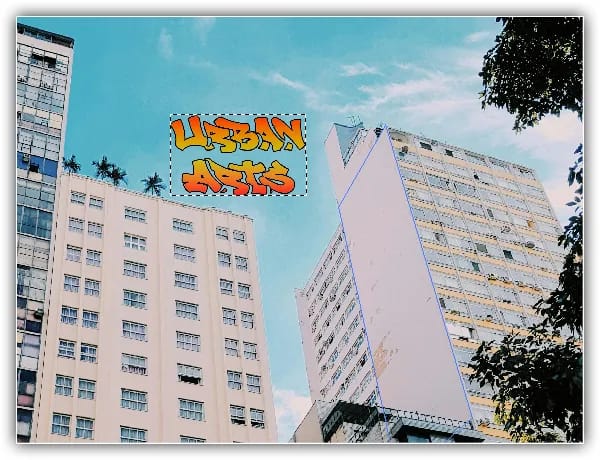

Agora, vá até a imagem do edifício e abra o Filtro de Ponto de Fuga e cole os pixels copiados do texto.
Antes de ativar o Filtro de Ponto de Fuga, certifique-se de que a nova camada esteja selecionada no Painel de Camadas.
Ajustando o texto
O texto mostrado aqui é direto. Você pode redimensionar ou girar este texto como desejar antes de movê-lo para os planos de perspectiva. Para isso, basta pressionar o “T” para transformar o texto colado na foto. Aqui, redimensionei e girei de acordo com o prédio em que estou aplicando e depois trouxe para o plano. No plano você vê que o texto atinge a perspectiva do plano.

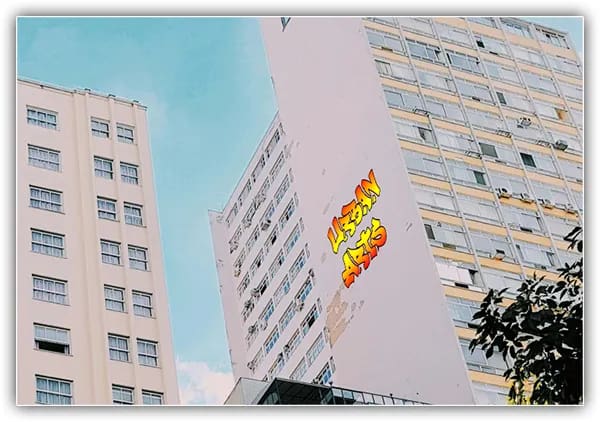

Você ainda pode ajustar o tamanho e a rotação do texto enquanto ele está no plano. Após todos os ajustes, basta clicar em OK. Você retornará à janela principal do Photoshop e verá que o texto foi aplicado ao plano e está na nova camada.
Da mesma forma, você pode adicionar outro texto a outro edifício simplesmente seguindo as etapas para copiar os pixels do texto que deseja colar. E então, basta voltar à imagem do edifício e ativar o Filtro de Ponto de Fuga acessando a Barra de Menu acima. Cole os novos pixels de texto na tela. Ajuste-os em outro edifício como fizemos antes. E clique em OK.
Adicionando uma imagem
Nota: Certifique-se de adicionar uma nova camada antes de selecionar o Filtro de Ponto de Fuga novamente. Permite que os objetos adicionados permaneçam nas diferentes camadas. Isso nos permite editá-los separadamente.

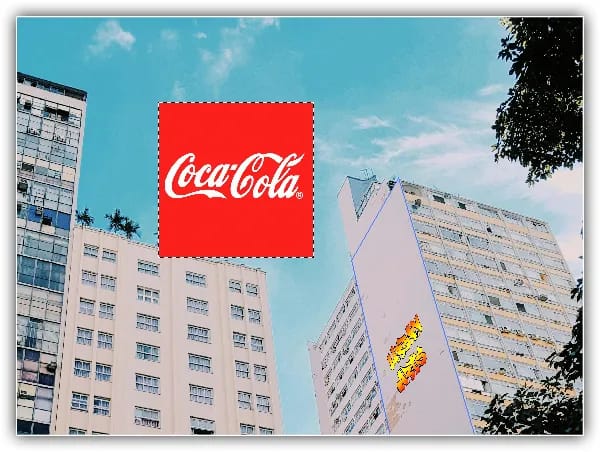

Entretanto vou adicionar uma imagem no mesmo prédio, abra sua imagem em um novo documento, selecione a imagem e copie, em seguida cole no novo plano que você criou na nova camada.
Ajuste a imagem no plano conforme você fez com o texto. Você pode alterar os modos de mesclagem das camadas de texto e imagem recém-adicionadas para tornar a imagem mais realista.

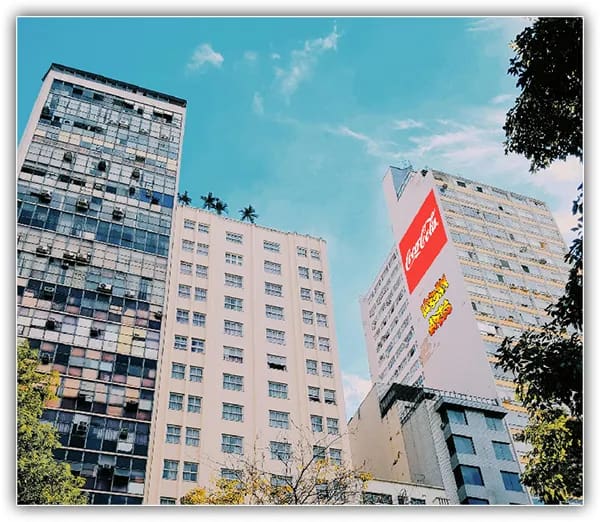

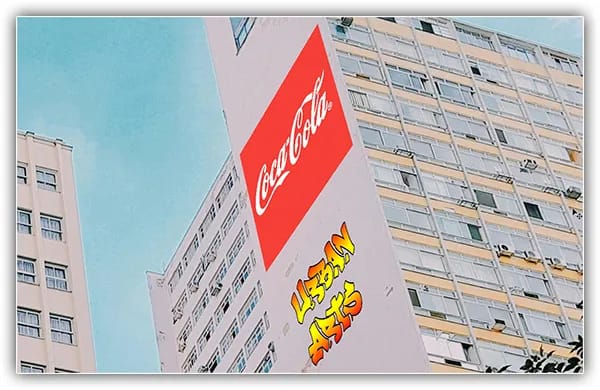

Panorama ampliado dos documentos aplicados à parede do prédio.

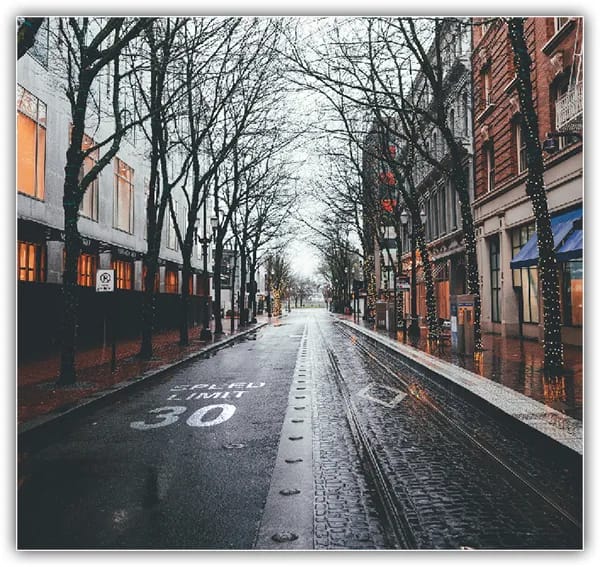

Dessa forma, você também pode adicionar qualquer imagem gráfica ou rasterizada em qualquer plano de perspectiva adicionado à imagem. Aqui, da mesma forma, adicionei o texto à imagem da estrada mostrada na seção de perspectiva.
Usando o filtro de ponto de fuga no design de embalagens
Todavia, o uso de planos de perspectiva desempenha um papel crucial no design da embalagem. Os designers gráficos ou especialistas em embalagens usam principalmente o filtro de ponto de fuga para adicionar logotipos ou gráficos às caixas ou produtos para dar-lhes uma aparência realista. Eles também o usam para fazer maquetes personalizadas.
Para entender como eles fazem isso, vamos dar um exemplo da seguinte imagem com a caixa, que foi mencionada no início deste tutorial.

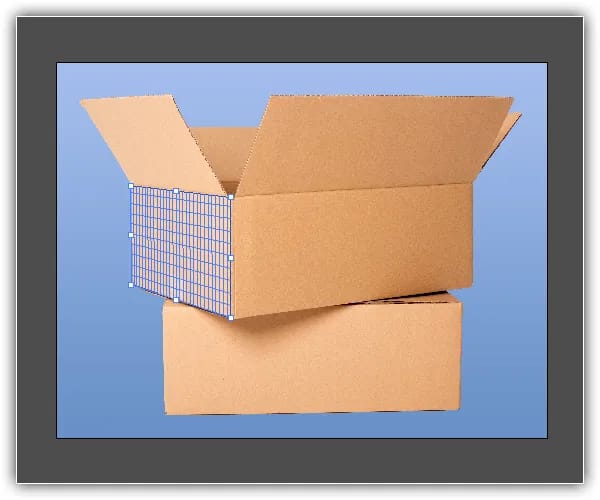

Logo após abrir a imagem no Photoshop, aplique o Filtro de Ponto de Fuga na imagem após adicionar uma nova camada acima da camada original principal, como fizemos no exemplo anterior. Então na janela Filtro de Ponto de Fuga, adicione os planos de perspectiva a um lado da caixa.
Entretanto, ao adicionar um plano a um lado da caixa, você também pode adicionar outro plano ao outro lado que será conectado ao primeiro plano adicionado. Em seguida, após adicionar o primeiro plano à lateral da caixa, pressione a tecla Control (PC) ou Command (Mac) e arraste o lado do plano onde deseja adicionar o outro plano.

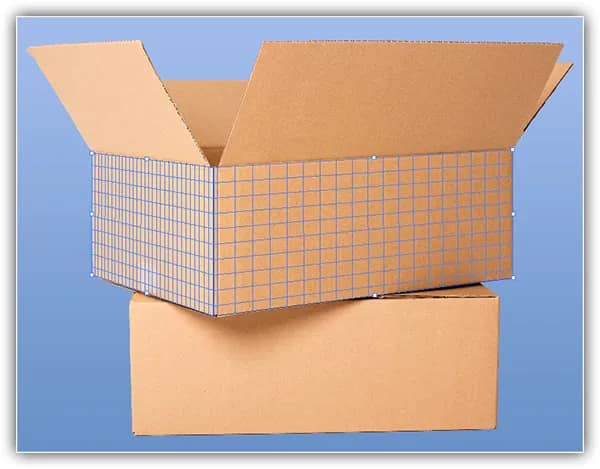

Ajuste os lados do plano recém-adicionado para que ele corresponda à perspectiva da caixa original.
Basta clicar em OK. Os planos de perspectiva serão adicionados às laterais da caixa.
Adicionando o logotipo
Mas, digamos que queremos adicionar qualquer gráfico ou logotipo aos planos da caixa. Porém, para isso, a imagem do gráfico deve ser baseada em pixels. Então, peguei o seguinte logotipo.
Adicionamos os dois planos nos dois lados da caixa. Em seguida, usando as mesmas etapas e métodos usados na imagem anterior com os edifícios, adicionei este logotipo nas laterais da caixa. O visual final da caixa com o logotipo é mostrado abaixo.
Finalmente aqui vamos nós, em pouco tempo editamos as imagens com sucesso. Ou seja, agora estamos familiarizados com uma das habilidades mais exigidas do Photoshop.
Considerações finais sobre o filtro de ponto de fuga no Photoshop
Enfim, o que aprendemos agora são os princípios básicos do uso de planos de perspectiva para editar imagens no Photoshop. Você ficará surpreso ao usar e praticar o Filtro de Ponto de Fuga do Photoshop, pois pode obter resultados muito mais complexos.
Assim como outras ferramentas do Photoshop, o uso do Filtro Ponto de Fuga não se limita a apenas uma coisa ou tarefa. Bem como, você pode usá-lo da maneira que achar melhor para você. Então, continue praticando e você se tornará um mestre rapidamente.
